はじめに
グラフは、点と点を線で繋いだ構造で、この世界の至るところに見られます。 点同士を結ぶ線に向きや重みを持たせて関係性を表現することで、様々な探索ができるようになります。
例えば、SNS。人を点、友達関係を線で表し、友達関係の連鎖を辿り新たな関係を知るといったことはイメージしやすいと思います。
ボキャブラリ。わたしたちがものごとを考えるとき、言葉は欠かせません。キーワード同士にも何らかの関係があり、豊かな語彙は文脈とともに思索の飛び石となります。
ここでは、特許文書に現れるキーワードとその近接関係、そしてキーワードが現れる文脈との関係データをグラフ化して探索をしてみます。
Neo4jとは
グラフデータベースは、グラフ構造のデータの格納と検索に特化したデータベースです。商用、オープンソース、様々なプロダクトがあり、広く使われています。
Neo4jは、Neo Technology社により開発されたデータベースで、2010年にバージョン1.0がリリースされました。2018年1月23日時点での最新の安定バージョンは3.3.2です。
特徴として以下があげられます。
- Cypherと呼ばれる宣言型グラフ向けクエリ言語
- ACIDトランザクションのサポート
- プロパティグラフ（点と線それぞれにkey-valueの形式で複数の属性を持たせられる）
- Javaで実装されている
- Boltというバイナリプロトコル（3.0以降）
- 豊富なドライバ（.NET、Java、JavaScript、Python、Ruby、 PHP、R、Go、Erlang、C/C++、Clojure、Perl, Haskellなど）
- 内部的にLuceneを使用
- コミュニティ版とエンタープライズ版
- GPLv3 及び AGPLv3 / 商用
レシピ編
データ
- キーワードのデータ（4,722,057行）
- キーワード同士の関連データ（136,802,075行）
- 課題文脈のデータ（22,444行）
- キーワードと課題の関連データ（114,832,650行）
手元の実験用テストデータ。日本国内特許公報データをもとに、Hadoop、Word2vecなどを使って生成したデータになります。アスタミューゼにはデータがたくさんあり、データからデータを生成できます。
環境・ミドルウェア
- GCP n1-highmem-8 preemptible*2 (8 vCPU, 52GB RAM, SSD storage 100 GB)
- Linux (Ubuntu 16.04.3 LTS）
- Neo4j 3.4.0 alpha06*3
設計
Neo4jで扱うプロパティグラフの形式に落とし込みます。
まず、キーワードと、課題文脈のデータ*4をNodeに対応させます。
そして、Node同士の関係をRelationshipに対応させます。関係の向きと重み、ラベルを定義します。

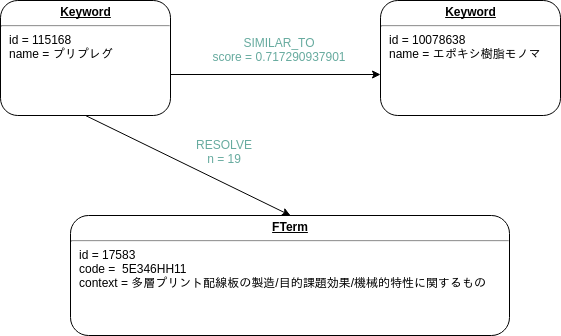

角丸の四角がNode（点）、矢印がRelation（線）になります。
準備編
マニュアル*5を参照しながらセットアップします。
ここではUbuntu 16.04.3 LTSにNeo4j 3.4.0 alpha06をインストールします。
インストール
$ wget -O - https://debian.neo4j.org/neotechnology.gpg.key | sudo apt-key add - $ echo 'deb http://debian.neo4j.org/repo testing/' | sudo tee -a /etc/apt/sources.list.d/neo4j.list $ sudo apt-get update $ sudo apt-get install neo4j=3.4.0.alpha06
設定
設定ファイル/etc/neo4j/neo4j.confの編集
35,36c35,36 < #dbms.memory.heap.initial_size=512m < #dbms.memory.heap.max_size=512m --- > dbms.memory.heap.initial_size=16G > dbms.memory.heap.max_size=16G 46c46 < #dbms.memory.pagecache.size=10g --- > dbms.memory.pagecache.size=32g 54c54 < #dbms.connectors.default_listen_address=0.0.0.0 --- > dbms.connectors.default_listen_address=0.0.0.0 < #dbms.threads.worker_count= --- > dbms.threads.worker_count=8
調理編
CSVの作成
Neo4jには大量のデータをCSVから効率良くロードするためのneo4j-admin importコマンド*7があります。このコマンドはデータの初期ロード専用で、データベースディレクトリが空でないと実行できませんが、高速にデータをロードできます。既存のデータベースへのデータのバルクロードには別途LOAD CSVコマンド*8を使用します。
Node、RelationshipのCSVファイルを複数用意し、一括でロードします。それぞれのCSVファイルのヘッダに、ロード先のスキーマを表現します。詳しくはマニュアル*9にあります。
ここでは、前述の設計に従って、CSVファイルを用意します。
keyword.csv：KeywordのNodeデータ
id:ID(Keyword-ID),name:string,:LABEL 12852111,プリプリ感,Keyword 115168,プリプレグ,Keyword 10515289,プリプレグFRPシート,Keyword 10515208,プリプレグアセンブリ,Keyword 12852112,プリプレグカセット,Keyword 10515209,プリプレグクロス,Keyword 10515210,プリプレグシート,Keyword
issue_fterm_context.csv：FTermのNodeデータ
id:ID(FTerm-ID),code,context,:LABEL 1,2B022EA00,植物の栽培/化学物質の処理目的,FTerm 2,2B022EA01,植物の栽培/化学物質の処理目的/生長調節,FTerm 3,2B022EA02,植物の栽培/化学物質の処理目的/生長調節/種なし果実の作成,FTerm 4,2B022EA03,植物の栽培/化学物質の処理目的/果実、野菜の食味、色付きの向上,FTerm 5,2B022EA10,植物の栽培/化学物質の処理目的/その他,FTerm 6,2B026BB00,海藻の栽培/支柱の目的、機能,FTerm 7,2B026BB01,海藻の栽培/支柱の目的、機能/強度を増す,FTerm 8,2B026BB02,海藻の栽培/支柱の目的、機能/打ち込み引きぬき,FTerm 9,2B026BB03,海藻の栽培/支柱の目的、機能/倒伏防止,FTerm
Nodeデータのフォーマットは、(属性[:型],)+:LABELのような形になります。:IDは識別子であることを表し、Node毎に必ず指定します。:IDの後ろの(Keyword-ID)は、IDの名前空間を指定しています。デフォルトではNodeの名前空間は一つになります。リレーショナル・データベースでよくみられるように数値型のIDを持つエンティティが複数ある場合には、それぞれのIDの名前空間を分ける必要があります。
similarity.csv：SIMILAR_TOのRelationsipデータ
:START_ID(Keyword-ID),score:double,:END_ID(Keyword-ID),:TYPE 14384010,0.846703052521,14251003,SIMILAR_TO 14164776,0.840930700302,14251003,SIMILAR_TO 11690273,0.817037463188,14251003,SIMILAR_TO 10211878,0.808667063713,14251003,SIMILAR_TO 10446057,0.798547029495,14251003,SIMILAR_TO 13343895,0.795734345913,14251003,SIMILAR_TO 14335569,0.789334237576,14251003,SIMILAR_TO 12207055,0.788067042828,14251003,SIMILAR_TO 12698152,0.784716844559,14251003,SIMILAR_TO
keyword_issue.csv：RESOLVEのRelationshipデータ
:START_ID(Keyword-ID),n:int,:END_ID(FTerm-ID),:TYPE 12338970,1,2,RESOLVE 42045,1,2,RESOLVE 10181692,1,2,RESOLVE 12637528,1,2,RESOLVE 12676513,1,2,RESOLVE 109171,1,2,RESOLVE 10799840,1,2,RESOLVE 13335687,1,2,RESOLVE 11029079,8,2,RESOLVE
データロード
そして、以下のような簡易ロードスクリプトを用意しました。
#!/bin/bash systemctl stop neo4j rm -rf /var/lib/neo4j/data/databases/graph.db/* NEO4J_DEBUG=true HEAP_SIZE=16g neo4j-admin import --nodes issue_fterm_context.csv --nodes keyword.csv --relation ships similarity.csv --relationships keyword_issue.csv --ignore-missing-nodes=true --ignore-duplicate-nodes=true -id-type=INTEGER chown -R neo4j:neo4j /var/lib/neo4j/data/databases/graph.db/ systemctl start neo4j
実行すると、進捗とサマリーが表示されます。
Neo4j version: 3.4.0-alpha06 Importing the contents of these files into /var/lib/neo4j/data/databases/graph.db: Nodes: /var/tmp/blog/issue_fterm_context.csv /var/tmp/blog/keyword.csv Relationships: /var/tmp/blog/similarity.csv /var/tmp/blog/keyword_issue.csv Available resources: Total machine memory: 51.10 GB Free machine memory: 49.98 GB Max heap memory : 15.33 GB Processors: 8 Configured max memory: 31.18 GB Import starting 2018-01-23 04:05:24.396+0000 Estimated number of nodes: 7.29 M Estimated number of node properties: 14.63 M Estimated number of relationships: 145.48 M Estimated number of relationship properties: 145.48 M Estimated disk space usage: 10.86 GB Estimated required memory usage: 569.89 MB Interactive command list (end with ENTER): c: Print more detailed information about current stage i: Print more detailed information (1/4) Node import 2018-01-23 04:05:24.418+0000 Estimated number of nodes: 7.29 M Estimated disk space usage: 710.50 MB Estimated required memory usage: 569.89 MB .......... .......... .......... .......... .......... 5% .......... .......... .......... .......... .......... 10% .......... .......... .......... .......... .......... 15% .......... .......... .......... .......... .......... 20% .......... .......... .......... .......... .......... 25% .......... .......... .......... .......... .......... 30% .......... .......... .......... .......... .......... 35% .......... .......... .......... .......... .......... 40% .......... .......... .......... .......... .......... 45% .......... .......... .......... .......... .......... 50% .......... .......... .......... .......... .......... 55% .......... .......... .......... .......... .......... 60% .......... .......... .......... .......... .......... 65% .......... .......... .......... .......... .......... 70% .......... .......... .......... .......... .......... 75% .......... .......... .......... .......... .......... 80% .......... .......... .......... .......... .......... 85% .......... .......... .......... .......... .......... 90% .......... .......... .......... .......... .......... 95% .......... .......... .......... .......... .......... 100% (2/4) Relationship import 2018-01-23 04:05:29.298+0000 Estimated number of relationships: 145.48 M Estimated disk space usage: 10.16 GB Estimated required memory usage: 534.38 MB .......... .......... .......... .......... .......... 5% .......... .......... .......... .......... .......... 10% .......... .......... .......... .......... .......... 15% .......... .......... .......... .......... .......... 20% .......... .......... .......... .......... .......... 25% .......... .......... .......... .......... .......... 30% .......... .......... .......... .......... .......... 35% .......... .......... .......... .......... .......... 40% .......... .......... .......... .......... .......... 45% .......... .......... .......... .......... .......... 50% .......... .......... .......... .......... .......... 55% .......... .......... .......... .......... .......... 60% .......... .......... .......... .......... .......... 65% .......... .......... .......... .......... .......... 70% .......... .......... .......... .......... .......... 75% .......... .......... .......... .......... .......... 80% .......... .......... .......... .......... .......... 85% .......... .......... .......... .......... .......... 90% .......... .......... .......... .......... .......... 95% .......... .......... .......... .......... .........(3/4) Relationship linking 2018-01-23 04:08:40.284+0000 Estimated required memory usage: 527.90 MB .......... .......... .......... .......... .......... 5% .......... .......... .......... .......... .......... 10% .......... .......... .......... .......... .......... 15% .......... .......... .......... .......... .......... 20% .......... .......... .......... .......... .......... 25% .......... .......... .......... .......... .......... 30% .......... .......... .......... .......... .......... 35% .......... .......... .......... .......... .......... 40% .......... .......... .......... .......... .......... 45% .......... .......... .......... .......... .......... 50% .......... .......... .......... .......... .......... 55% .......... .......... .......... .......... .......... 60% .......... .......... .......... .......... .......... 65% .......... .......... .......... .......... .......... 70% .......... .......... .......... .......... .......... 75% .......... .......... .......... .......... .......... 80% .......... .......... .......... .......... .......... 85% .......... .......... .......... .......... .......... 90% .......... .......... .......... .......... .......... 95% .......... .......... .......... .......... .......... 100% (4/4) Post processing 2018-01-23 04:09:46.174+0000 Estimated required memory usage: 478.13 MB .......... .......... .......... .......... .......... 5% .......... .......... .......... .......... .......... 10% .......... .......... .......... .......... .......... 15% .......... .......... .......... .......... .......... 20% .......... .......... .......... .......... .......... 25% .......... .......... .......... .......... .......... 30% .......... .......... .......... .......... .......... 35% .......... .......... .......... .......... .......... 40% .......... .......... .......... .......... .......... 45% .......... .......... .......... .......... .......... 50% .......... .......... .......... .......... .......... 55% .......... .......... .......... .......... .......... 60% .......... .......... .......... .......... .......... 65% .......... .......... .......... .......... .......... 70% .......... .......... .......... .......... .......... 75% .......... .......... .......... .......... .......... 80% .......... .......... .......... .......... .......... 85% .......... .......... .......... .......... .......... 90% .......... .......... .......... .......... .......... 95% .......... .......... .......... .......... .......... 100% IMPORT DONE in 4m 35s 487ms. Imported: 4744499 nodes 145399772 relationships 154911213 properties Peak memory usage: 632.11 MB
4分半程でロードが完了しました。単純計算で約93万行／秒のスループットです。
また、以前のバージョンよりも表示がわかりやすく、進捗の視認性がよくなっています。
インデックスの作成
neo4j-admin importで初期ロードしたデータには、インデックスは作成されていないため、個別に作成します。
cypher-shellというインタラクティブなシェルを使います。*10
$ cypher-shell
username: neo4j
password: ********
Connected to Neo4j 3.4.0-alpha06 at bolt://localhost:7687 as user neo4j.
Type :help for a list of available commands or :exit to exit the shell.
Note that Cypher queries must end with a semicolon.
neo4j> MATCH (k: Keyword {name: "プリプレグ"}) RETURN k;
+----------------------------------------+
| k |
+----------------------------------------+
| (:Keyword {name: "プリプレグ", id: 115168}) |
+----------------------------------------+
1 row available after 113 ms, consumed after another 4509 ms
neo4j> MATCH (k: Keyword {name: "プリプレグ"}) RETURN k;
+----------------------------------------+
| k |
+----------------------------------------+
| (:Keyword {name: "プリプレグ", id: 115168}) |
+----------------------------------------+
1 row available after 5 ms, consumed after another 3888 ms
neo4j> CREATE INDEX ON :Keyword(name);
0 rows available after 54 ms, consumed after another 0 ms
Added 1 indexes
CREATE INDEXを実行すると、インデックスは非同期で作成されます。
ステータスはログに出力されます。
2018-01-23 04:13:24.092+0000 INFO [o.n.k.i.a.i.IndexPopulationJob] Index population started: [:Keyword(name) [pr
ovider: {key=lucene+native, version=1.0}]]
2018-01-23 04:13:40.480+0000 INFO [o.n.k.i.a.i.IndexPopulationJob] Completed node store scan. Flushing all pendi
ng updates.
BatchingMultipleIndexPopulator{activeTasks=5, executor=java.util.concurrent.ThreadPoolExecutor@2b76dd88[Running,
pool size = 7, active threads = 5, queued tasks = 0, completed tasks = 468], batchedUpdates = [0 updates], queu
edUpdates = 0}
2018-01-23 04:13:40.481+0000 INFO [o.n.k.i.a.i.IndexPopulationJob] Shutting down executor.
BatchingMultipleIndexPopulator{activeTasks=5, executor=java.util.concurrent.ThreadPoolExecutor@2b76dd88[Running,
pool size = 7, active threads = 5, queued tasks = 0, completed tasks = 469], batchedUpdates = [0 updates], queu
edUpdates = 0}
2018-01-23 04:13:46.163+0000 INFO [o.n.k.i.a.i.IndexPopulationJob] Index population completed. Index is now onli
ne: [:Keyword(name) [provider: {key=lucene+native, version=1.0}]]
インデックスの作成が完了したところで、再度検索してみます。
neo4j> MATCH (k: Keyword {name: "プリプレグ"}) RETURN k;
+----------------------------------------+
| k |
+----------------------------------------+
| (:Keyword {name: "プリプレグ", id: 115168}) |
+----------------------------------------+
1 row available after 62 ms, consumed after another 1 ms
neo4j> MATCH (k: Keyword {name: "プリプレグ"}) RETURN k;
+----------------------------------------+
| k |
+----------------------------------------+
| (:Keyword {name: "プリプレグ", id: 115168}) |
+----------------------------------------+
1 row available after 2 ms, consumed after another 1 ms
neo4j>
試食編
プリプレグ
ところで、「プリプレグ」とは何でしょう。食べ物ではなさそうです。あまり耳馴染みがない方も多いかもしれません。私もその一人です。
初めて聞くキーワードを、周辺のキーワードと、キーワードが寄与している文脈から、おおよその見当をつけられるかもしれません。
早速、WebUI*11にアクセスし、クエリを実行してみます。
MATCH (k:Keyword {name: "プリプレグ"})-[s:SIMILAR_TO *1..3]-(l) RETURN DISTINCT s,l,k LIMIT 10

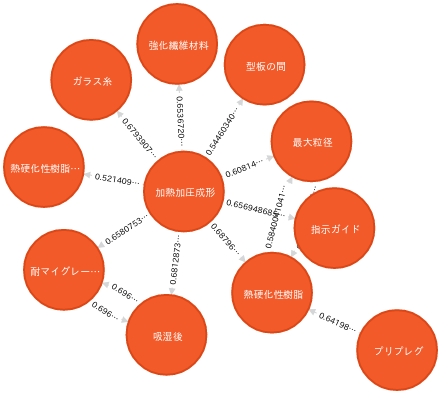

朧げながら、プリプレグの人となりが見えてきます。わりと硬派な印象です。
今度は、周辺のキーワードに手を伸ばしつつ、関連する課題を探索してみます。
MATCH (k:Keyword {name: "プリプレグ"})-[s:SIMILAR_TO]-(l:Keyword)
WITH k, s, l ORDER BY s.score DESC LIMIT 100
MATCH (k)-[s]-(l)-[r:RESOLVE]->(f:FTerm)
WITH DISTINCT k, s, l, r, f ORDER BY r.n DESC LIMIT 20

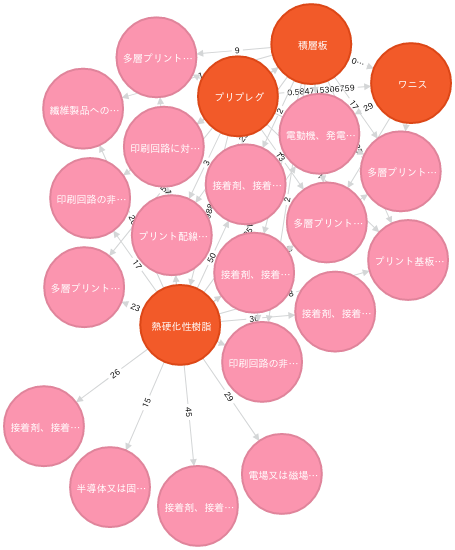

RETURN k, s, l, r, f
グラフ表示
テキスト表示
╒════════════════════════════╤════════════════════════╤═══════════════════════════════╤════════╤══════════════════════════════════════════════════════════════════════╕
│"k" │"s" │"l" │"r" │"f" │
╞════════════════════════════╪════════════════════════╪═══════════════════════════════╪════════╪══════════════════════════════════════════════════════════════════════╡
│{"name":"プリプレグ","id":115168}│{"score":0.641988456249}│{"name":"熱硬化性樹脂","id":13947024}│{"n":50}│{"context":"接着剤、接着方法/物理（化学）的性質又は目的、効果/機械的特性","code":"4J040LA06","id":1│
│ │ │ │ │4260} │
├────────────────────────────┼────────────────────────┼───────────────────────────────┼────────┼──────────────────────────────────────────────────────────────────────┤
│{"name":"プリプレグ","id":115168}│{"score":0.641988456249}│{"name":"熱硬化性樹脂","id":13947024}│{"n":45}│{"context":"接着剤、接着方法/物理（化学）的性質又は目的、効果/電気磁気特性","code":"4J040LA09","id":│
│ │ │ │ │14263} │
├────────────────────────────┼────────────────────────┼───────────────────────────────┼────────┼──────────────────────────────────────────────────────────────────────┤
│{"name":"プリプレグ","id":115168}│{"score":0.641988456249}│{"name":"熱硬化性樹脂","id":13947024}│{"n":45}│{"context":"接着剤、接着方法/物理（化学）的性質又は目的、効果/温度特性又は熱特性","code":"4J040LA08","i│
│ │ │ │ │d":14262} │
├────────────────────────────┼────────────────────────┼───────────────────────────────┼────────┼──────────────────────────────────────────────────────────────────────┤
│{"name":"プリプレグ","id":115168}│{"score":0.641988456249}│{"name":"熱硬化性樹脂","id":13947024}│{"n":43}│{"context":"多層プリント配線板の製造/目的課題効果/機械的特性に関するもの","code":"5E346HH11","id":1│
│ │ │ │ │7583} │
├────────────────────────────┼────────────────────────┼───────────────────────────────┼────────┼──────────────────────────────────────────────────────────────────────┤
│{"name":"プリプレグ","id":115168}│{"score":0.641988456249}│{"name":"熱硬化性樹脂","id":13947024}│{"n":30}│{"context":"接着剤、接着方法/物理（化学）的性質又は目的、効果/分子量又はその関連特性","code":"4J040LA01",│
│ │ │ │ │"id":14255} │
├────────────────────────────┼────────────────────────┼───────────────────────────────┼────────┼──────────────────────────────────────────────────────────────────────┤
│{"name":"プリプレグ","id":115168}│{"score":0.641988456249}│{"name":"熱硬化性樹脂","id":13947024}│{"n":29}│{"context":"電場又は磁場に対する装置又は部品の遮蔽/目的/電（磁）波シールド電磁シールド","code":"5E321GG05"│
│ │ │ │ │,"id":17466} │
├────────────────────────────┼────────────────────────┼───────────────────────────────┼────────┼──────────────────────────────────────────────────────────────────────┤
│{"name":"プリプレグ","id":115168}│{"score":0.641988456249}│{"name":"熱硬化性樹脂","id":13947024}│{"n":29}│{"context":"印刷回路の非金属質の保護被覆/目的効果/その他","code":"5E314GG26","id":17427} │
├────────────────────────────┼────────────────────────┼───────────────────────────────┼────────┼──────────────────────────────────────────────────────────────────────┤
│{"name":"プリプレグ","id":115168}│{"score":0.584715306759}│{"name":"ワニス","id":145746} │{"n":29}│{"context":"電動機、発電機の製造/目的/製造，組立","code":"5H615AA01","id":20027} │
├────────────────────────────┼────────────────────────┼───────────────────────────────┼────────┼──────────────────────────────────────────────────────────────────────┤
│{"name":"プリプレグ","id":115168}│{"score":0.641988456249}│{"name":"熱硬化性樹脂","id":13947024}│{"n":28}│{"context":"印刷回路に対する電気部品等の電気的接続/目的効果/はんだ付け性の改良","code":"5E319GG03","id│
│ │ │ │ │":17455} │
├────────────────────────────┼────────────────────────┼───────────────────────────────┼────────┼──────────────────────────────────────────────────────────────────────┤
│{"name":"プリプレグ","id":115168}│{"score":0.641988456249}│{"name":"熱硬化性樹脂","id":13947024}│{"n":27}│{"context":"多層プリント配線板の製造/目的課題効果/製造生産に関するもの/歩留生産性の向上","code":"5E346HH33│
│ │ │ │ │","id":17596} │
├────────────────────────────┼────────────────────────┼───────────────────────────────┼────────┼──────────────────────────────────────────────────────────────────────┤
│{"name":"プリプレグ","id":115168}│{"score":0.641988456249}│{"name":"熱硬化性樹脂","id":13947024}│{"n":26}│{"context":"接着剤、接着方法/物理（化学）的性質又は目的、効果/結晶関連特性","code":"4J040LA02","id":│
│ │ │ │ │14256} │
├────────────────────────────┼────────────────────────┼───────────────────────────────┼────────┼──────────────────────────────────────────────────────────────────────┤
│{"name":"プリプレグ","id":115168}│{"score":0.791278362274}│{"name":"積層板","id":348376} │{"n":25}│{"context":"プリント基板への印刷部品（厚膜薄膜部品）/目的，効果/その他","code":"4E351GG20","id":13│
│ │ │ │ │245} │
├────────────────────────────┼────────────────────────┼───────────────────────────────┼────────┼──────────────────────────────────────────────────────────────────────┤
│{"name":"プリプレグ","id":115168}│{"score":0.641988456249}│{"name":"熱硬化性樹脂","id":13947024}│{"n":25}│{"context":"電動機、発電機の製造/目的/製造，組立","code":"5H615AA01","id":20027} │
├────────────────────────────┼────────────────────────┼───────────────────────────────┼────────┼──────────────────────────────────────────────────────────────────────┤
│{"name":"プリプレグ","id":115168}│{"score":0.791278362274}│{"name":"積層板","id":348376} │{"n":23}│{"context":"プリント配線の製造（２）/目的効果/密着性の改良/導体とプリント板の基板","code":"5E343GG02","│
│ │ │ │ │id":17545} │
├────────────────────────────┼────────────────────────┼───────────────────────────────┼────────┼──────────────────────────────────────────────────────────────────────┤
│{"name":"プリプレグ","id":115168}│{"score":0.641988456249}│{"name":"熱硬化性樹脂","id":13947024}│{"n":23}│{"context":"多層プリント配線板の製造/目的課題効果/電気的特性に関するもの/電気的接続性","code":"5E346HH07"│
│ │ │ │ │,"id":17581} │
├────────────────────────────┼────────────────────────┼───────────────────────────────┼────────┼──────────────────────────────────────────────────────────────────────┤
│{"name":"プリプレグ","id":115168}│{"score":0.641988456249}│{"name":"熱硬化性樹脂","id":13947024}│{"n":20}│{"context":"繊維製品への有機化合物の付着処理/目的，効果/接着","code":"4L033AC11","id":14648} │
├────────────────────────────┼────────────────────────┼───────────────────────────────┼────────┼──────────────────────────────────────────────────────────────────────┤
│{"name":"プリプレグ","id":115168}│{"score":0.641988456249}│{"name":"熱硬化性樹脂","id":13947024}│{"n":19}│{"context":"多層プリント配線板の製造/目的課題効果/その他","code":"5E346HH40","id":17597} │
├────────────────────────────┼────────────────────────┼───────────────────────────────┼────────┼──────────────────────────────────────────────────────────────────────┤
│{"name":"プリプレグ","id":115168}│{"score":0.791278362274}│{"name":"積層板","id":348376} │{"n":17}│{"context":"多層プリント配線板の製造/目的課題効果/機械的特性に関するもの","code":"5E346HH11","id":1│
│ │ │ │ │7583} │
├────────────────────────────┼────────────────────────┼───────────────────────────────┼────────┼──────────────────────────────────────────────────────────────────────┤
│{"name":"プリプレグ","id":115168}│{"score":0.641988456249}│{"name":"熱硬化性樹脂","id":13947024}│{"n":17}│{"context":"印刷回路の非金属質の保護被覆/目的効果/生産性向上","code":"5E314GG24","id":17426} │
├────────────────────────────┼────────────────────────┼───────────────────────────────┼────────┼──────────────────────────────────────────────────────────────────────┤
│{"name":"プリプレグ","id":115168}│{"score":0.641988456249}│{"name":"熱硬化性樹脂","id":13947024}│{"n":15}│{"context":"半導体又は固体装置の封緘，被覆構造と材料/用途又は特殊目的/光半導体用","code":"4M109GA01","i│
│ │ │ │ │d":14812} │
└────────────────────────────┴────────────────────────┴───────────────────────────────┴────────┴──────────────────────────────────────────────────────────────────────┘
クエリの結果を解釈して評価するためには、別途何らかの判断基準が必要そうです。
門外漢の私には少々荷が重いので、いささか心得のある、ラーメンというキーワードに換えてクエリを実行してみることにします。
ラーメン
MATCH (k:Keyword {name: "ラーメン"})-[s:SIMILAR_TO]-(l:Keyword)
WITH k, s, l ORDER BY s.score DESC LIMIT 100
MATCH (k)-[s]-(l)-[r:RESOLVE]->(f:FTerm)
WITH DISTINCT k, s, l, r, f ORDER BY r.n DESC LIMIT 20

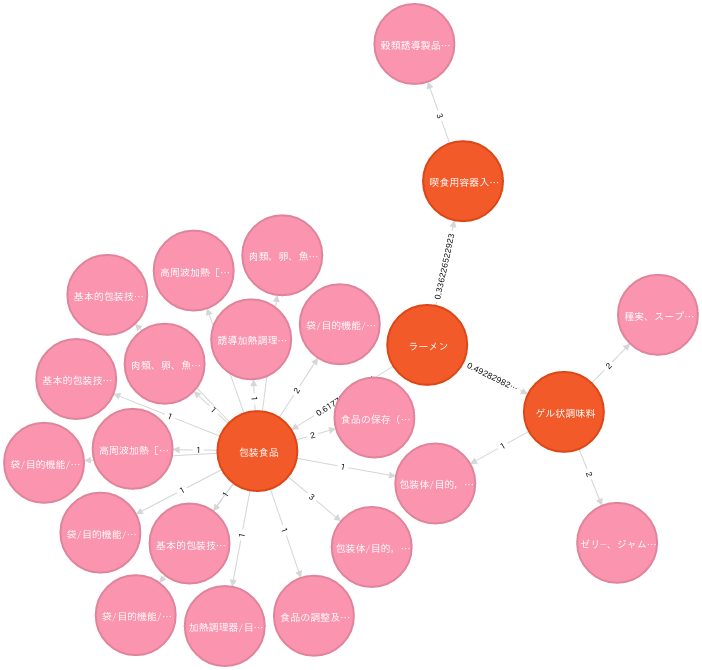

RETURN k, s, l, r, f
グラフ表示
テキスト表示
╒═══════════════════════════╤════════════════════════╤═══════════════════════════════════╤═══════╤══════════════════════════════════════════════════════════════════════╕
│"k" │"s" │"l" │"r" │"f" │
╞═══════════════════════════╪════════════════════════╪═══════════════════════════════════╪═══════╪══════════════════════════════════════════════════════════════════════╡
│{"name":"ラーメン","id":137294}│{"score":0.617753505707}│{"name":"包装食品","id":10958102} │{"n":3}│{"context":"包装体/目的，機能（１）特定の環境の維持/その他/包装体/その他/包装体/その他/包装体/その他","code":"│
│ │ │ │ │3E067GD10","id":5974} │
├───────────────────────────┼────────────────────────┼───────────────────────────────────┼───────┼──────────────────────────────────────────────────────────────────────┤
│{"name":"ラーメン","id":137294}│{"score":0.336226522923}│{"name":"喫食用容器入り冷凍麺","id":13427756}│{"n":3}│{"context":"穀類誘導製品３（麺類）/目的/即席化","code":"4B046LC11","id":12085} │
├───────────────────────────┼────────────────────────┼───────────────────────────────────┼───────┼──────────────────────────────────────────────────────────────────────┤
│{"name":"ラーメン","id":137294}│{"score":0.617753505707}│{"name":"包装食品","id":10958102} │{"n":2}│{"context":"食品の保存（凍結・冷却・乾燥を除く）/使用目的/抗微生物","code":"4B021MC01","id":1180│
│ │ │ │ │3} │
├───────────────────────────┼────────────────────────┼───────────────────────────────────┼───────┼──────────────────────────────────────────────────────────────────────┤
│{"name":"ラーメン","id":137294}│{"score":0.492829829454}│{"name":"ゲル状調味料","id":10169798} │{"n":2}│{"context":"ゼリ−、ジャム、シロップ/目的/テクスチャーの改善","code":"4B041LC03","id":12012} │
├───────────────────────────┼────────────────────────┼───────────────────────────────────┼───────┼──────────────────────────────────────────────────────────────────────┤
│{"name":"ラーメン","id":137294}│{"score":0.492829829454}│{"name":"ゲル状調味料","id":10169798} │{"n":2}│{"context":"種実、スープ、その他の食品/目的/味，香りの改善","code":"4B036LC01","id":11983} │
├───────────────────────────┼────────────────────────┼───────────────────────────────────┼───────┼──────────────────────────────────────────────────────────────────────┤
│{"name":"ラーメン","id":137294}│{"score":0.617753505707}│{"name":"包装食品","id":10958102} │{"n":2}│{"context":"袋/目的機能/内容物の保存性向上","code":"3E064EA18","id":5883} │
├───────────────────────────┼────────────────────────┼───────────────────────────────────┼───────┼──────────────────────────────────────────────────────────────────────┤
│{"name":"ラーメン","id":137294}│{"score":0.617753505707}│{"name":"包装食品","id":10958102} │{"n":1}│{"context":"肉類、卵、魚製品/目的/呈味の改善","code":"4B042AC03","id":12021} │
├───────────────────────────┼────────────────────────┼───────────────────────────────────┼───────┼──────────────────────────────────────────────────────────────────────┤
│{"name":"ラーメン","id":137294}│{"score":0.617753505707}│{"name":"包装食品","id":10958102} │{"n":1}│{"context":"高周波加熱［構造］/目的/電磁波の漏洩防止","code":"3K090LA04","id":10994} │
├───────────────────────────┼────────────────────────┼───────────────────────────────────┼───────┼──────────────────────────────────────────────────────────────────────┤
│{"name":"ラーメン","id":137294}│{"score":0.617753505707}│{"name":"包装食品","id":10958102} │{"n":1}│{"context":"肉類、卵、魚製品/目的/保存性の改善","code":"4B042AC06","id":12024} │
├───────────────────────────┼────────────────────────┼───────────────────────────────────┼───────┼──────────────────────────────────────────────────────────────────────┤
│{"name":"ラーメン","id":137294}│{"score":0.617753505707}│{"name":"包装食品","id":10958102} │{"n":1}│{"context":"基本的包装技術ＶＩＩ（真空包装）/目的/その他","code":"3E053JA10","id":5838} │
├───────────────────────────┼────────────────────────┼───────────────────────────────────┼───────┼──────────────────────────────────────────────────────────────────────┤
│{"name":"ラーメン","id":137294}│{"score":0.617753505707}│{"name":"包装食品","id":10958102} │{"n":1}│{"context":"高周波加熱［構造］/目的/加熱効率向上又は省電力","code":"3K090AA02","id":10977} │
├───────────────────────────┼────────────────────────┼───────────────────────────────────┼───────┼──────────────────────────────────────────────────────────────────────┤
│{"name":"ラーメン","id":137294}│{"score":0.617753505707}│{"name":"包装食品","id":10958102} │{"n":1}│{"context":"基本的包装技術ＶＩＩ（真空包装）/目的/高速化","code":"3E053JA01","id":5829} │
├───────────────────────────┼────────────────────────┼───────────────────────────────────┼───────┼──────────────────────────────────────────────────────────────────────┤
│{"name":"ラーメン","id":137294}│{"score":0.617753505707}│{"name":"包装食品","id":10958102} │{"n":1}│{"context":"袋/目的機能/その他","code":"3E064EA30","id":5888} │
├───────────────────────────┼────────────────────────┼───────────────────────────────────┼───────┼──────────────────────────────────────────────────────────────────────┤
│{"name":"ラーメン","id":137294}│{"score":0.617753505707}│{"name":"包装食品","id":10958102} │{"n":1}│{"context":"基本的包装技術ＶＩＩ（真空包装）/目的/ガス置換率の向上","code":"3E053JA03","id":5831│
│ │ │ │ │} │
├───────────────────────────┼────────────────────────┼───────────────────────────────────┼───────┼──────────────────────────────────────────────────────────────────────┤
│{"name":"ラーメン","id":137294}│{"score":0.617753505707}│{"name":"包装食品","id":10958102} │{"n":1}│{"context":"袋/目的機能/排出容易性","code":"3E064EA12","id":5877} │
├───────────────────────────┼────────────────────────┼───────────────────────────────────┼───────┼──────────────────────────────────────────────────────────────────────┤
│{"name":"ラーメン","id":137294}│{"score":0.617753505707}│{"name":"包装食品","id":10958102} │{"n":1}│{"context":"袋/目的機能/経済性","code":"3E064EA01","id":5867} │
├───────────────────────────┼────────────────────────┼───────────────────────────────────┼───────┼──────────────────────────────────────────────────────────────────────┤
│{"name":"ラーメン","id":137294}│{"score":0.617753505707}│{"name":"包装食品","id":10958102} │{"n":1}│{"context":"加熱調理器/目的、効果/衛生性、外観","code":"4B055BA51","id":12144} │
├───────────────────────────┼────────────────────────┼───────────────────────────────────┼───────┼──────────────────────────────────────────────────────────────────────┤
│{"name":"ラーメン","id":137294}│{"score":0.617753505707}│{"name":"包装食品","id":10958102} │{"n":1}│{"context":"誘導加熱調理器/目的、効果〔回路装置〕/回路素子/インバータ/表示，監視装置/誘導加熱調理器/非物理量※/基準値/構│
│ │ │ │ │造対象の処理態様※/使い勝手，判り易さ","code":"3K051AD39","id":10504} │
├───────────────────────────┼────────────────────────┼───────────────────────────────────┼───────┼──────────────────────────────────────────────────────────────────────┤
│{"name":"ラーメン","id":137294}│{"score":0.617753505707}│{"name":"包装食品","id":10958102} │{"n":1}│{"context":"包装体/目的，機能（１）特定の環境の維持/その他/包装体/その他/包装体/その他/包装体/風味，香気保持","cod│
│ │ │ │ │e":"3E067GD02","id":5966} │
├───────────────────────────┼────────────────────────┼───────────────────────────────────┼───────┼──────────────────────────────────────────────────────────────────────┤
│{"name":"ラーメン","id":137294}│{"score":0.617753505707}│{"name":"包装食品","id":10958102} │{"n":1}│{"context":"食品の調整及び処理一般/目的/その他","code":"4B035LC16","id":11981} │
└───────────────────────────┴────────────────────────┴───────────────────────────────────┴───────┴──────────────────────────────────────────────────────────────────────┘
インスタントラーメンの製造に関する課題であることがわかります。
以上、簡単ですが、グラフ構造に対してクエリを投げ、周辺の語彙と文脈を照らすことができました。
まとめ
最新のNeo4jをセットアップし、インポートツールを使用してデータの初期ロードを行いました。
特許文書から抽出したキーワード同士の関連と、キーワードが現れる文脈としての分類データのグラフを、あるキーワードを起点として探索しました。
グラフ構造は複雑で、データの量が多くなると全てを把握し見通すことは困難となり、合理的なコストで探索できることがなにより重要になってきます。その点でNeo4jは扱いやすく、一定の規模のデータに対して探索的なクエリ実行ができるので、強力な武器になりそうです。
スマートスピーカー向けに、ブレインストーミングの相手をしてくれるようなアプリケーションを開発してみても面白いかもしれません。
